空压机振动子的选择

2017-12-22 tag标签:振动子(2)

选择空压机振动子时首先应满足两个基本条件:四阻尼率D= 0.7左右。对于液体阻尼振子,由制造和工作时的恒温来保 证; 对于电磁阻尼振动电子,可根据有关规定选 择合适的外接电阻R来保证。

对于正 弦信号,选取c/o,<0.5,就可保证幅值误差小于5%; 对 于非正弦的周期信号,则需考虑高次谐频成分,应选取较高固 有频率的振动子。

例如,矩形波可选用c/c),<0.1,即可保 证一般测量精度。只有满足了这两个基本条件,才能满足幅 频特性等于常数和相领特性为线性的要求。

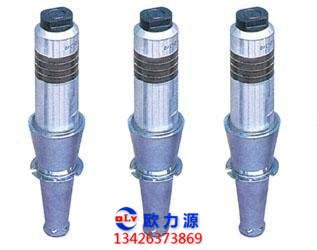

空压机振动子

通常,一台光线示波器配有多种性能的空压机振动子供选用, 使用时要根据被测讯号的频率范围和放大器输出参数来选择 振动子。

一般来说,固有频率低的振动子,工作频率范围 窄,允许最大电流小,但其灵敏度高,对外界干扰敏感。而 固有频率高的振动子在机械方面和电气方面都不易损坏,抗 外界干扰能力亦较强。如果灵敏度足够的话,应优先选用高 频振动子。

在实际工作中,有时会遇到所选用的空压机振动子电流灵敏度 过大,或者输入电流过大的情况,这时一般可以改用固有频 率高而灵敏度低的振动子,也可用串、并接无感电阻来调整 通过振动子的电流。

例如,SC16型光线示波器上就为每一 个振动子设置了一个可变并联电阻,供调整通过振动子的电 流大小之用。

在实际工作中,有时会遇到所选用的空压机振动子电流灵敏度 过大,或者输入电流过大的情况,这时一般可以改用固有频 率高而灵敏度低的振动子,也可用串、并接无感电阻来调整 通过振动子的电流。

例如,SC16型光线示波器上就为每一 个振动子设置了一个可变并联电阻,供调整通过振动子的电 流大小之用。

调整通过电磁阻尼空压机振动子的电流就比较复杂一些,因为 电磁阻尼的大小与外接电阻有关。

为了保持适当的阻尼率, 在调整通过振动子的电流时,外接电阻必须保持定值。为 此,通常采用线路来改变通过振动子的电流, 并保持所需的外接电阻值R。

当选定振动子后,为了得到适当的光点偏移y ,通过空压机振 动子的电流应该大。

加在振动子上的电压:式中,S---电流灵敏度。这里S:=So*S,即测 盘装置的电流灵敏度是振动子灵敏度S,与光学系统灵敏度 S的乘积。
