空压机电阻式传感器的分类及应用

2017-12-22 tag标签:传感器(9)

电阻式传感器是把被测量如位移、力、加速度等参数转 换为电阻变化的一种传感器。这类传感器的种类很多,但它 们的基本工作原理是相同的。

大多数电阻式传感器用直流电 源工作,但有时也用交流电源。按其工作原理可分为变阻器 式和电阻应变式两类。

1.空压机变阻器式传感器

变阻器式传感器也称滑线电阻式传感器,其工作原理是 通过改变电路中电阻值的大小,实现将位移转换为电阻的变 化。

根据欧姆定律,如果电阻丝的直径与材质一定时,则电 阻随长度而变化。 式中p为电阻率(欧姆.平方毫米/米),1为导线长度(米), s为导线横截面积(平方亳米)。

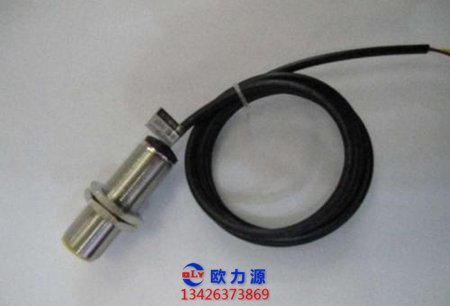

电阻式传感器

常用变阻器式传感器有直线位移型、角位移型和非线性 型等。

变阻器式传感器电阻值不随位移连续变化,两者的关系 成阶梯形。这是由于电刷沿绕组滑行时,某些时 刻必然要短路邻近的导线,有时又只短路某一根导线,这样 就降低了测量精度。

即分辨率受电阻丝直径与线圈螺距的限 制,同时还受到环境、温度的影响。一般其分辨率不小于20 Am。此类传感器结构简单,使用方便,只适合于较大位移 量的测量。

2.空压机电阻应变式传感器

电阻应变式传感器可以用于测量力、位移、加速度、扭 矩等参数。具有体积小,动态响应快、测量精度高,使用简 便等优点,故应用很广泛。

3.空压机电阻式传感器的使用

电阻式传感器的输出信号是不能直接用一般的记录、显 示或读数仪器进行测量和分析的,这是因为电阻式传感器的输出阻抗极大,而一般测量仪器的输入阻抗又较小, 电阻式传感器的信号较微弱。

基于上述两方面原因,所以不能直接进行测量。必须有一支专用的测量线路。

这一专用的测量线路有两种型式,它是根据电荷灵敏度 和电压灵敏度来设计的。

在使用中,还应考虑被测物是何种导体材料。因为耦合系数K 不仅与距离有关,而且和导体的导电率和导磁率有关,,其输出灵敏度也不相同。 般说来,被测物的电阻越高,其灵敏度也越高。

当用这类传 感器测量材质很不相同的物体的振动时,就需要另行标定其 灵敏度。

用于标定的仪器可用动态法标定,也可用静态法标定,具体的使 用在此就不作介绍。

另外,当被测物体不是电阻时,可在上 面粘上一片约0.5mm厚的金属片即可。
