空压机相位计电平记录仪介绍

1.空压机的相位计

相位是振动讯号的一个重要参量，在有些时候是振动测 量的一项重要内容。

例如，在分析旋转机械引起的振动或对 转子进行动平衡时，振动的相位与转动件不平衡所在的角度 位置有直接联系。

只有正确测定转子的振动相位,才能进行 有效的动平衡。在一定意义上说，此时的相位测定比幅值的 测定更为重要。

相位计是测量相位既方便又准确的空压机。被测的两个简谐讯号分别从A、B处送入。A、B两个通道的电路结构与参数是完全相同的。

输入讯号经适当放大以 后，进入过零比较器，当讯号从负到正经过零电平衡的瞬 间，比较器产生矩形波的正半周当讯号从正到负过零时， 产生负半周矩形波。

矩形波经单稳态线路变成一系列与输入 讯号同频率的尖脉冲,脉冲的位置与讯号从负到正的过零时 刻正好对应。

由于两个通道电路是完全相同的，所以，两列 尖脉冲时间上的先后完全反映两被测信号在时间上的先后。 两列脉冲进入由双稳态线路构成的相位比较器，得到一个不 对称的矩形波。

脉冲宽度t显然正比于讯号B 落后于讯号A 的相位。矩形波经平均后送入电表，经过刻度校准其指针的 偏转就能读出所测的相位角。

另有一种数字式相位计，其原理如图。它检测 相位的原理和上述模拟式相位计是相同的。

不同之处是在获 得正比于相位的不对称矩形脉冲之后所用的测量方法不同。 矩形脉冲控制与门I,使高频时基讯号脉冲在时间t内通 过,而在其余时间则不通过。

时基讯号经分频后控制与门 I。其开放时间T,是固定的，不随被测讯号频率而变化。这 样,最后由数字计数电路显示的脉冲个数就直接为相位差值。

常用的相位计有国产的BX-13 型、PS-24 型和丹麦 B& K公司生产的2971型相位计等。

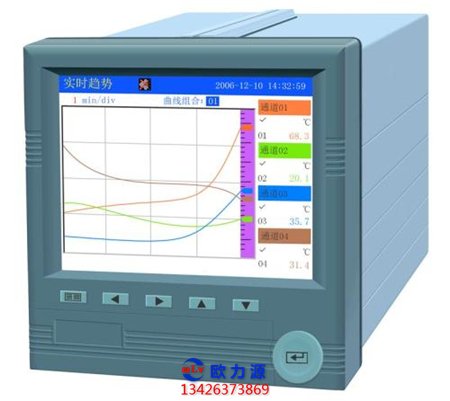

2.空压机的电平记录仪

电平记录仪用来记录振动幅值的大小及其随时间的变 化。

它与频率分析仪器相配合,可对振动和冲击进行频谱分 析，并把分析结果自动描绘在已标好频率坐标的记录纸 上,得到“频谱图”。

一般来说，电平记录仪 不能记录振动或冲击的时间历程。

检波器是组成电平记录仪的一一个很重要的部件。

根据所用检波电路的不同，可使表头读数或与峰值成比例，或与有 效值成比例,或与平均值成比例。

所以,电平记录仪所记录的幅值(电平量) 分别可是:

通常，电平记泳仪采用已经标好了刻度的坐标纸记 录。而这些坐标刻度有的是线性的，有的是对数形式的(用 分贝表示)
