英格索兰空压机空冷式冷凝器介绍

以空气为冷却介质的冷凝器称为空冷式冷凝器,可分为空气受迫运动和空气自由运动两种类型。

前者主要用于制冷量小于60kW的中小型氣利昂机组,又称风冷式冷凝器;后者主要用于300L以下家用冰箱和空调器。

近年来对于缺水地区有的大容量制冷压缩机也有采用空冷式冷凝器的。

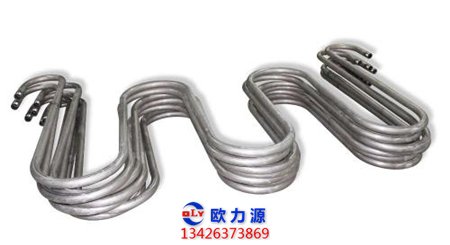

受迫运动的空冷式冷凝器结构。一般采用D10mmX0.7 mm~ D16mmX 1mm直径较小的铜管弯制成蛇形盘管,或在铜管两端焊制有半圈形弯头,蛇形盘管常采用错列排列。

这种冷凝器的冷却介质是空气,故传热系数较小,光滑铜管外空气侧传热系数一般只有38- 81W/(m2.C),而管内制冷剂侧的传热系数可达1163~2363W/(m*.C),为了减少管壁两侧传热系数过于悬殊的影响,需要增强空气侧的传热系数,所以在管外套有0.2~0.6 mm的铜片或铝片作肋片,套片间距通常为2~4mm。

整个空气冷却式冷凝器-一般制成长方体的外形。

工作时,制冷剂蒸气从冷凝器上端的分配集管进入蛇形盘管内,自上而下地通过管壁，与管外垂直蛇形盘管吹入的肋片间流动的空气进行热量交换，冷凝后的制冷剂液体从管下端流出。

这种冷凝器必须使用风机,要消耗一定的电能。

空气自由运动的冷凝器有线管式和板管式两种。线管式冷凝器,它由两面焊有钢丝的蛇 形管组成,钢丝与管子互成垂直,并点焊到管壁上,钢丝直径为1~2.5mm,相邻两钢丝的距离为6~ 10mm。

冷凝管为$5-$7 mm紫铜管,管间距为40-60 mm。

板管式冷凝器,它由蛇形管和整块金属板组成,两者电焊或钎焊在一起。

在金属板上有时还开有条缝以便加热后的空气逸出,以增加传热管表面 与空气间的传热温差。这种冷凝器的传热系数较低，一般为9~ 16W/(m*.K)。

空气冷却式冷凝器的优点是以空气为冷却介质,缺点是冷凝器的冷凝温度和冷凝压力都比水冷式冷凝器高,因此它适用于冷凝温度较高，而冷凝压力较低的R12、R133、R144.R142 等制冷系统,以及供水困难和可移动的制冷装置中。
