压缩机电动机定子绕组接地的检修方法

2017-12-19 tag标签:电动机(9)定子(3)

压缩机电动机定子绕组接地的检修方法

1.故障原因。

1) 嵌线时压缩机定子槽底有毛刺未除尽,绝缘漆包线被毛刺刮破。

2) 嵌线整形时,槽绝缘端部有裂口,或槽绝缘不良。

3) 绕线模过大,造成嵌线后的压缩机线圈端部伸出线芯两端过长,与端盖内壁相碰。

4) 电动机长期过载,绝缘老化、开裂、脱落。

5) 绕组受潮,绝缘失去作用。

6) 雷电造成过电压,击穿绕组绝缘。

7) 引出线套管损伤,使导线与机壳相碰。

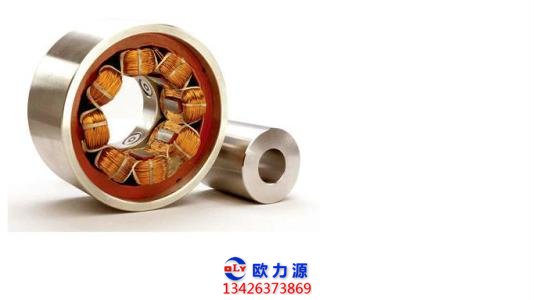

压缩机定子

2.检查方法。

l) 观察法。观察绕组端部和接近槽口部分的绝缘物有无破裂和焦黑痕迹,如果有则接地点就可能在该处。

2) 冒烟法。在铁心与线圈之间加一低电压,并用调节器来调节电压,限制电流在5A 以内,以免烧坏铁心。当电流通过接地点时,烧损的绝缘便会冒白烟,甚至出现火花。

3) 灯泡检查法。将灯泡的一根引线接地(即接电动机外壳),另一根引线接到绕组的引出线头上,逐相检查。电源电压可为220V,HL 的功率不超过40W。若灯泡呈暗红色,则表明绕组受潮。

4) 万用表检查法。将万用表拨到电阻挡,把万用表的一根引线接在电动机的机座上,另一根引线接在电动机的引线上。如果测得的电阻值很小,则表明绕组的接地;

5) 绝缘电阻表检查法。将500V绝缘电阻表的一根引线接在机座上,另一根引出线接在电动机的引线上,如果测得的电阻值很小,则表明绕组接地。

3.处理方法。

l) 在接地处填塞新的绝缘材料,然后涂刷绝缘漆并烘干。

2) 如果接地点在槽内,则应更换绕组。

3) 如果绕组受潮,则应烘干后浇上绝缘漆,使绝缘电阻达到0.5MQ 以上。
