压缩机电动机的缺相现象

2017-12-19 tag标签:电动机(9)

(1) 星形(Y) 接线绕组断一相电源。

Y接线绕组断一相电源将出现相电压降低,相电流增加。

如果压缩机中电动机正在运行,则A相绕组中就无电流,B、C 两相绕组成为串联关系。此时电动机仍可继续运转,但工作着的两组绕组,每相两端电压只有190V (每相各占线电压的一半)。

由于相电压降低,旋转磁场产生的磁通量中也相应降低。但是,负载没有变,电动机的输出转矩也应该不变,因此定子电流将增加。

此时绕组的电流值,比电动机过载时的电流值大,但比短路电流值小。

(2) 三角形(A) 接线绕组断一相电源。三相电流均增加。

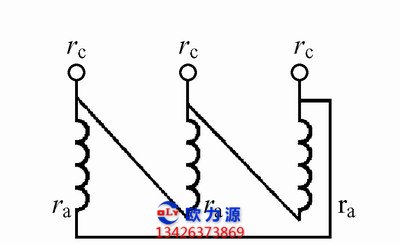

三角形接线绕组断

D点断开,断相绕组便接在两根相线之间,CA 相绕组与AB相绕组串联,然后与BC相绕组并联。

在这种情况下,绕组中的电流、功率不仅与正常工作时的电流、功率不同,而且两支路电流也不均衡。

三角形接线绕组,一旦断一相电源,各相电流都将增加,电动机可能因带不动负载而停转。电动机停转后若未立即切断电源,则电流会更大,其危害性比Y 接法的电动机缺相运行更严重。

(3) 三角形(O) 接线绕组内部一相断路。将出现一相电流为零,其余两相电流增加。

一相绕组断路后,其余两相绕组呈“V”形连接。此时电动机的起动转矩很小,原来静止的电动机难以起动,正在运转的电动机一相(断路相) 电流为零,其余两相绕组的负载加重,电流增大,绕组温升增高。

(4) 多台三角形(A) 接线的电动机并联运行断一相电源。

负载最小的电动机线电流明显增加。此时与单台电动机运行时电源一相断线的情况不同,所以负载最小的一台电动机将因流过较大的电流而先损坏。

因此,多台.三角形接线的电动机并联运行时,应加强对负载最小的电动机的断相保护。
