空压机安装时对线路的要求、检查及验收标准

2017-12-18 tag标签:线路(3)

1.安装空压机对线路接地有哪些要求?

三相四线制低压线路采用钢筋混凝土电杆和铁横担时,为了安全 起见,对于中心点直接接地的线路,铁横担应与零线连接;

对于中性点不接地的线路,铁横担应接地(接地电阻不宜超过300)。

钢筋混凝土电杆的钢筋宜与零线连接( 中性点直接接地的线路)或接 地( 中性点不接地的线路)。

2.安装空压机对线路施工后如何检查?

线路施工完毕,施工单位应按以下内容进行自检:

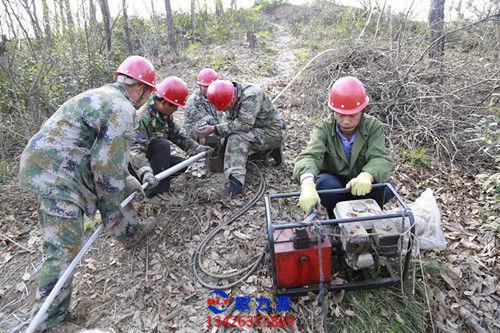

空压机安装线路施工过程

(1)全线(或施工段内)进行全面复查,所发现的缺陷及遗留问题处 理完毕,施工单位自检已认为合格。

(2)施工现场已经清理,应负责的迁建费、青苗赔偿费、劳务费 等已由承建部门处理清楚。

(3)线路运行通道,即10kV 线路两边线向两侧延伸5m(3KV为10m) 所形成的两平行线区域内所有障碍物已经消除。

(4)所有牵涉到的协议文件( 如城建协议、跨越河道或铁路的 协议,拆迁协议走廊协议等) 已经齐全,协议关系已经理清。

(5)原设计图纸、修改施工设计图纸以及施工现场记录(包括 隐蔽工程记录),各元件的测试资料或试验报告均已齐备。

(6)剩余的工程材料已清点好并编成清册。

(7)按规定已经具备交接验收的有关条件。

3.安装空压机对线路送电验收有哪些项目?

线路经初步检查后,施工单位认为已符合验收送电条件,即由施工、 运行及上一级管电部门联合组织验收。

验收内容主要有:对隐蔽工程 如电杆底盘、拉线盘及拉线棒等预埋件的规格、尺寸、数量、安装 位置与组装质量,导(地)线的连接情况,修补线股的损伤情况,接地 体的埋设情况等,查看详细的施工记录。

对杆塔拉线着重注意电杆质量拉线方位受力、回填土等。

检查绝缘子的倾斜及横担的偏斜, 金具的规格及连接质量,导线接头、跳线连接质量,弧垂及对各部 的电气间隙,导线对地及跨越物的距离。

最后进行接地电阻和绝缘情况现场实测。验收结束后,应登记验收卡片。

同时做好有关记录,定好有关用电协议以及试送电的其他安全措施。试送电前,应把所 有用户的开关和保险都拉开,不让线路带负荷。

如果没有发生问题,试送电就算成功。

如果有分支线,应先试送主线路,再法分文线路,以使发现和处理问题。

线路全部送电后,应校查用户的用电气设备,做好用户供电的工作。
