使用千分尺对空压机零件长度的测量

2017-11-23 tag标签:零件(4)千分尺(1)

千分尺可以很准确地用来测定长度。 通常,千分尺螺丝螺纹的螺矩等于0.5公厘,因为,旋转螺旋一个整转便减少 或增加0.5公厘的尺寸。

千分尺上的小棘轮可保证压在英格索兰空压机零件上的压力均匀。

千分尺套筒的圆锥部分分成了50分。利用千分尺来测量时,所得的测量准度为0.5/50= 0.01公厘。利用肉眼便可读出准确到0.005公厘的尺寸。

但是,由于测量时会产生各 种误差。通常,纵的误差大约为±0.01公厘。

千分尺制有具0-25;25-50;50-75公厘等各测量极限。测量 极限为100-150以及更高的千分尺,装有可以放大测量极限的可换 钳牙。

在修理英格索兰压缩机时,最常使用的是测量极限达100-450 公厘的千分尺。

千分棒量规,它是一个用来测最孔的尺寸的千 分尺。棒量规的头部基由带鼓轮5 千分螺旋1和带止动器2的 套筒3以及测量端4所组成的。

螺旋的最小长度为1-13 公厘。

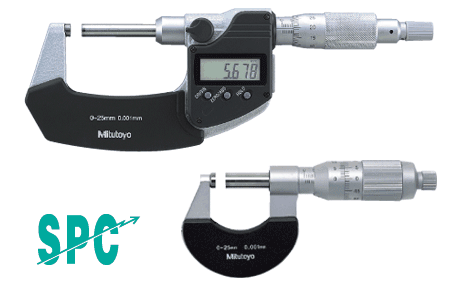

用千分尺测量空压机尺寸大小

为了增加测量极限,棒最规上装有一套可旋到必须尺寸的伸长部 棒量规的测最精确度为0.01公厘。修理英格索兰压缩机时,需 用一套可保证测量400-450公厘的棒量规。

指示器由一个金属外壳所粗成,其中装置着传迅测 杆运动的机构,在测杆中部上装有齿条,它通过传动齿 轮把传动传给字盘上的指针。

字盘具有两个标度:一个是可动的,分成100分;另一个是固定的 (指针转数指示器),分成10分。

相反的运动则由弹簧传给测杆。测杆0.01公厘的移动相当于大刻度上指针 1分度的偏移,因此,长指针一转相当于测杆移动1公厘的位移。

长针的一转相当于短针移动一个分度。

指示器可用来测量脱离规定几何形状的偏差,也可以用来直接地测量長度。 指示器的测量精确度为0.01公里。

图179所示为用来装指示器的万能支架。

图180所示是用来测量气缸尺寸或者测定气缸圆锥度和椭圈度用的指示器。
