空气压缩机度量用仪器——卡尺

2017-11-23 tag标签:卡尺(1)

修理英格索兰压缩机时所用的最简单的检验-度量工具是: 带刻 度的直尺、外卡钳和内卡钳。

使用外卡钳或者内卡钳来测量时, 从零件上最下来的尺寸可借直尺或者利用同任何已知尺寸相比较 的方法来确定它。

借带刻度的直尺来读尺寸时,测量准确度可达 ±0.5公厘。

使用外卡钳或内卡钳来测量时,必须注意:使它们不要歪 斜,或者完至自由地不产生任何一点力量而很轻松地和所测零件 元素表面的相当地方相接触。

利用外卡钳或者内卡钳测下来的尺寸也可以利用其他具有适 当刻度的测量工具,例如卡尺、千分尺或者千分棒量规,来确定。

在这种情况下,尺寸的测量难确度在很大程度上决定于进行 测量者的经验。

空压机测量专用卡尺

除了上面所说的最简单的度量仪器(直尺、外卡钳和内卡钳) 外,在修理压缩机时还要使用一系列比较复杂的仪器。

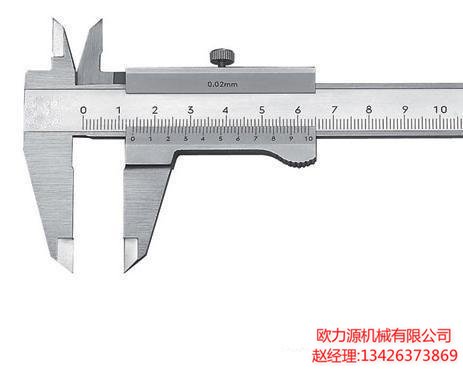

带游标的卡尺如图172所示,该游标可进行难确度达0.1公厘的测量。

准度为0.1公厘的游标系一个具有10等分刻度的短尺, 每一等分等于0.9公厘,也就是比1公厘短0.1公厘。

因此,当 游标上的刻度,例如刻度9,和卡尺标尺上的某一刻度相重合 时,则游标零刻度和卡尺标尺整公厘数) 的刻度之间的线段便应 筝于0.9公厘,而总尺寸则应等于1+0.9 公厘。

例如,该游标标尺的零刻度介于60和61公厘的刻度之间,并且这时游标的刻 度3和卡尺标尺上的刻度相重合,则所测皮带尺寸等于60.3公厘。

根据相似的原理,也可制造出准确度为0.05和0.02公厘的游标。

测深卡尺是用来测定零件个别元素的深度和突出部 分等的尺寸用的。

画线卡尺,除了量度可以用外卡钳测量的尺寸外, 还可用来画线。

测齿卡尺很像是两个联在一起的、标尺互成90°的 外卡钳。齿的厚度是利用预先在垂道标尺上定好齿高,然后,从 水平标尺上来读的方法测定的。齿顶高度和齿厚的尺寸都注在图 上。
