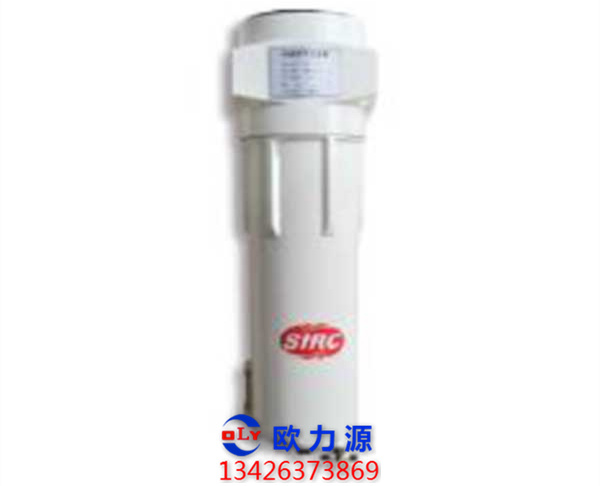

管道过滤器
描述: -标准过滤器供货范围
-不锈钢内外支撑网的滤芯设计，过滤能力强
-先进的设计理念，使得过滤器结构更紧凑，体积更小
-安装简便，壳体之间可以串联连接，减少安装和维护空间
-标配自动排水器（F540V以下为内置排水器，F690V（含）以上为外接过滤器）
-G级：可滤掉1微米以上的颗粒以及水雾和油雾，除水效率在95%以上，残油份为0.5ppm
-H级：可滤掉0.01微米以上的颗粒以及水雾和油雾，残油份为0.5ppm
-D级：可滤掉0.01微米以上的颗粒以及水雾和油雾，油含量为≤0.001mg/m³
-不锈钢内外支撑网的滤芯设计，过滤能力强
-先进的设计理念，使得过滤器结构更紧凑，体积更小
-安装简便，壳体之间可以串联连接，减少安装和维护空间
-标配自动排水器（F540V以下为内置排水器，F690V（含）以上为外接过滤器）
-G级：可滤掉1微米以上的颗粒以及水雾和油雾，除水效率在95%以上，残油份为0.5ppm
-H级：可滤掉0.01微米以上的颗粒以及水雾和油雾，残油份为0.5ppm
-D级：可滤掉0.01微米以上的颗粒以及水雾和油雾，油含量为≤0.001mg/m³
| 型号 | 图号 |
处理气量 m³/min |
出/入口尺寸(mm) |
尺寸 H*W (mm) |
重量 kg |
| F42VG | 23705783 | 0.7 | 0.5’’BSPT | 225*89 | 0.9 |
| F42VH | 23705791 | ||||
| F42VD | 23705809 | ||||
| F42VA | 23705817 | ||||
| F72VG | 23705825 | 1.2 | 0.5’’BSPT | 225*89 | 0.9 |
| F72VH | 23705833 | ||||
| F72VD | 23705841 | ||||
| F72VA | 23705858 | ||||
| F108VG | 23705866 | 1.8 | 0.5’’BSPT | 258*89 | 1 |
| F108VH | 23705874 | ||||
| F108VD | 23705882 | ||||
| F108VA | 23705890 | ||||
| F216VG | 23705908 | 3.6 | 0.75’’BSPT | 333*120 | 2.4 |
| F216VH | 23705916 | ||||
| F216VD | 23705924 | ||||
| F216VA | 23705932 | ||||
| F294VG | 23705940 | 4.9 | 1’’BSPT | 432*120 | 2.9 |
| F294VH | 23705957 | ||||
| F294VD | 23705965 | ||||
| F294VA | 23705973 | ||||
| F342VG | 23705981 | 5.7 | 1’’BSPT | 432*120 | 2.9 |
| F342VH | 23705999 | ||||
| F342VD | 23706006 | ||||
| F342VA | 23706013 | ||||
| F390VG | 23706021 | 6.5 | 1.5’’BSPT | 432*120 | 3 |
| F390VH | 23706039 | ||||
| F390VD | 23706047 | ||||
| F390VA | 23706054 | ||||
| F444VG | 23706062 | 7.4 | 1.5’’BSPT | 432*120 | 3 |
| F444VH | 23706070 | ||||
| F444VD | 23706088 | ||||
| F444VA | 23706096 | ||||
| F540VG | 23706104 | 9 | 1.5’’BSPT | 432*120 | 3 |
| F540VH | 23706112 | ||||
| F540VD | 23706120 | ||||
| F540VA | 23706138 | ||||
| F690VG | 23706146 | 11.5 | 2’’BSPT | 521*162 | 5.1 |
| F690VH | 23706153 | ||||
| F690VD | 23706161 | ||||
| F690VA | 23706179 | ||||
| F810VG | 23706195 | 13.5 | 2’’BSPT | 521*162 | 5.1 |
| F810VH | 23706203 | ||||
| F810VD | 23706211 | ||||
| F810VA | 23706229 | ||||
| F990VG | 23706237 | 16.5 | 2’’BSPT | 845*160 | 6.5 |
| F990VH | 23706245 | ||||
| F990VD | 23706252 | ||||
| F990VA | 23706260 | ||||
| F1050VG | 23706278 | 17.5 | 2’’BSPT | 845*160 | 6.5 |
| F1050VH | 23706286 | ||||
| F1050VD | 23706294 | ||||
| F1050VA | 23706302 | ||||
| F1170VG | 23706310 | 19.5 | 2’’BSPT | 845*160 | 6.5 |
| F1170VH | 23706328 | ||||
| F1170VD | 23706336 | ||||
| F1170VA | 23706344 | ||||
| F1380VG | 23706351 | 23 | 2.5’’BSPT | 601*200 | 8.7 |
| F1380VH | 23706369 | ||||
| F1380VD | 23706377 | ||||
| F1380VA | 23706385 | ||||
| F1159VG | 23706393 | 26.5 | 2.5’’BSPT | 601*200 | 8.7 |
| F1159VH | 23706401 | ||||
| F1159VD | 23706419 | ||||
| F1159VA | 23706427 | ||||
| F1740VG | 23706435 | 29 | 2.5’’BSPT | 601*200 | 8.7 |
| F1740VH | 23706443 | ||||
| F1740VD | 23706450 | ||||
| F1740VA | 23706468 | ||||
| F2100VG | 23706476 | 35 | 3’’BSPT | 862*200 | 11 |
| F2100VH | 23706484 | ||||
| F2100VD | 23706492 | ||||
| F2100VA | 23706500 | ||||
| F2340VG | 23706518 | 39 | 3’’BSPT | 862*200 | 11 |
| F2340VH | 23706526 | ||||
| F2340VD | 23706534 | ||||
| F2340VA | 23706542 | ||||
| F2700VG | 23706559 | 15 | 4’’BSPT | 900*470 | 66 |
| F2700VH | 23706567 | ||||
| F2700VD | 23706575 | ||||
| F2700VA | 23706583 | ||||
| F3090VG | 23706591 | 51.5 | 5’’BSPT | 900*470 | 98 |
| F3090VH | 23706609 | ||||
| F3090VD | 23706617 | ||||
| F3090VA | 23706625 | ||||
| F3480VG | 23706633 | 58 | 5’’BSPT | 900*470 | 103 |
| F3480VH | 23706641 | ||||
| F3480VD | 23706658 | ||||
| F3480VA | 23706666 | ||||
| F4080VG | 23706674 | 68 | 5’’BSPT | 930*520 | 118 |
| F4080VH | 23706682 | ||||
| F4080VD | 23706690 | ||||
| F4080VA | 23706708 | ||||
| F4200VG | 23706716 | 70 | 5’’BSPT | 930*520 | 120 |
| F4200VH | 23706724 | ||||
| F4200VD | 23706732 | ||||
| F4200VA | 23706740 | ||||
| F4560VG | 23706757 | 76 | 5’’BSPT | 930*520 | 120 |
| F4560VH | 23706765 | ||||
| F4560VD | 23706773 | ||||
| F4560VA | 23706781 | ||||
| F4800VG | 23706799 | 80 | 6’’BSPT | 930*520 | 123 |
| F4800VH | 23706807 | ||||
| F4800VD | 23706815 | ||||
| F4800VA | 23706823 | ||||
| F5520VG | 23706831 | 92 | 6’’BSPT | 1020*580 | 125 |
| F5520VH | 23706849 | ||||
| F5520VD | 23706856 | ||||
| F5520VA | 23706872 | ||||
| F5940VG | 23706880 | 99 | 6’’BSPT | 1020*580 | 125 |
| F5940VH | 23706890 | ||||
| F5940VD | 23706906 | ||||
| F5940VA | 23706914 | ||||
| F7680VG | 23706922 | 128 | 6’’BSPT | 1020*580 | 148 |
| F7680VH | 23706930 | ||||
| F7680VD | 23706948 | ||||
| F7680VA | 23706955 | ||||
| F8700VG | 23706963 | 145 | 6’’BSPT | 1020*580 | 148 |
| F8700VH | 23706971 | ||||
| F8700VD | 23706989 | ||||
| F8700VA | 23706997 | ||||
| 可选项 价格 | |||||
英格索兰——V系列管道过滤器
管道过滤器的特点简介
V系列管道过滤器的特点
- 1、壳体采用铝合金压铸，壳体结构紧密所有壳体内外部在喷涂前，经过清洗、脱脂，及阳极氧化处理，提高耐用性和抗腐蚀性。
- 2、先进的滤芯设计理念，可使过滤器更小，更紧凑。
- 3、安装简便，壳体之间可以串联连接，减少安装和维护空间。

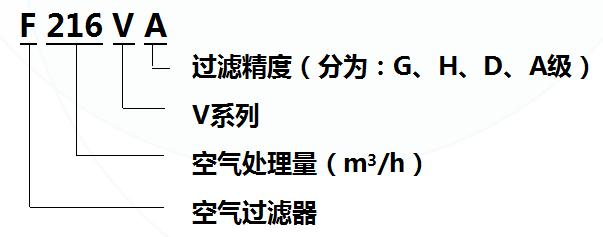

管道过滤器型号介绍
管道过滤器过滤等级介绍
空气过滤芯的正常使用寿命
Ｖ系列管道过滤器滤芯的正常使用寿命为4000hrs.
- A级超高效过滤器
- 去除大于0.01μm的尘埃粒子以及水雾和油
- 雾油量含量最大不超过0.001mg/m3。
过滤精度
- G级主管路过滤器
- 系前置过滤器
- 可滤掉1μm以上的颗粒以及水雾和油雾
- 除水效率在95%以上
- 残油0.5ppm@0.7MPa,21℃
- H级除油过滤器
- 通常安装在G级过滤器后部
- 可滤掉0.01μm以上的颗粒以及水雾和油雾
- 残余油份为0.01ppm@0.7MPa,21℃
- D级高效除尘器
- 去除大于0.01μm的尘埃粒子
管道过滤器的安装和使用要求
管道过滤器的安装位置及要求
- G级过滤器
- H级过滤器的上游
- 冷冻式干燥机的上游/下游
- 吸附式干燥机的下游
- 如果上游安装后冷却器/分离器，则用于使用点（要求不高的场合）
- H级过滤器
- G级过滤器的下游（最好一起配置）
- 冷冻式干燥机的下游
- 吸附式干燥机的上游
- 直接用于使用点前（要求不高的场合）
- D级过滤器
- G级过滤器的下游
- 吸附式干燥机的下游，前面应配置G级过滤器。
- A级过滤器
- H级过滤器的下游
- 冷冻式干燥机的下游
- 吸附式干燥机的上游，前面应配置H级过滤器
管道过滤器的一般使用场合
- G级过滤器
- 一般用于车间下列设备的送气管线
- 工具
- 马达
- 气缸
- H级过滤器
- 一般用于工业生产要求的含油少空气供应
- 喷漆
- 注塑
- 仪表
- 控制阀
- D级过滤器
- 一般用于空气中粉尘或灰尘颗粒极少的场合
- A级过滤器
- 一般用于关健应用场合的无油空气供应
- 气流接触产品的场合
- 传送
- 搅动
- 电子元件制造
- 氮更换
管道过滤器的安装和使用要求
管道过滤器的安装要求
- 安装管道过滤器时，过滤器应尽量和地面保持垂直。倾斜安装会使管道过滤器的使用效果受到较大影响。
-
安装管道过滤器时，过滤器和地面（或箱板）之间最好留有空间，以便于更换滤芯。一般上要求：
F2340Ｖ以下过滤器要求距离不少于500mm
F2700Ｖ以上过滤器要求距离不少于800mm
- 应布置外部排水管（管道），以免水、油及杂物直接排到地面，污染环境。
- 布置外部排水管时，排水管的高度不能超过过滤器的排水口。
- 最好在管道过滤器的两端配置旁路和阀门，以方便更换检修或更换滤芯，而不影响生产。
管道过滤器的安装和使用要求
管道过滤器的使用要求
- 应按照“管道过滤器的安装位置及要求”来选配和使用管道过滤器。
- 应选配符合工作压力、温度以及过滤精度要求的管道过滤器，禁止在超过工作压力、温度的场合使用管道过滤器，否则可能会产生安全危险。
- 禁止在管道过滤器使用过程中试图打开或锁紧管道过滤器，否则可能会产生安全危险。
- 禁止在管道过滤器使用过程中试图更换排水阀、压差表、液位计等零部件。否则可能会产生安全危险。
- 当管道过滤器的压降较大，或达到滤芯的使用寿命时，应尽早更换滤芯，以免影响到过滤效果。
