空压机运行状态数据的处理和显示

2018-02-01 tag标签:

使用分析仪器和显示仪器通常能将复杂的信号转换成可理解的并与空压机状态有关的 信息。

为了测定相位,自动分析仪或跟踪分析仪必须收到轴每转一次的一个电脉冲信号, 此脉冲将分析仪的滤波器调谐到脉冲频率,即可推测被分析自的旋转须,并提供一个 用来测盐相位的固定参考点。

相位即参考点与经滤波后波形:菜一周定点之间的角,可 用电行方钱测景,一般可用数字显示。在溢行泪位测活时。

坚要仔织记录分析议上 0"~ 180 相移转换升关的位置,也要仔细记录北行在某一一个位置上的仙证值。

配备相位测量的分析仪能画出报动构件在某一特定频率下的模态。

当用跟踪分析仪 进行这项测量时,应安装相位参考传感器来观察轴在所研究频率下转动的相位参考标 记。

如果不能在轴上设置相位参考标记时,则在空压机或构件上亦常能找到或建立一个当 振动幅值足够高时触发分析仪的部位。

当使用振动信号作参考标记时,为使其能正确地 触发分析仪,应对其预先进行滤波。

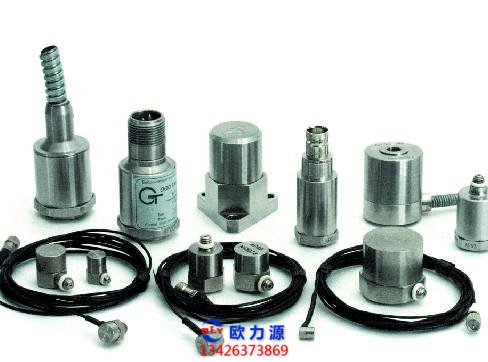

空压机振动传感器

一旦建立参考标记后,便可将振动传感器置于空压机或构件的某种逻辑网格的诸点 上,记录每-一格点上的辐值和相位。

从这些数据便可画出模态图。配备有颜闪器的分析 仪亦能完成同样工作,但是这时必须在旋转轴上提供测量相位用的标记。

图形显示祛有下列两种方式,一种是动态显示,例如用示波器法; 另一种是静态或 硬拷贝显示,例如示波器照相法或绘图法。

显示方法在空压机分析中都很有用,其中 示波器显示法用于评价曲线的动态现象,而照相法和绘图法用于更精确测量、捕捉瞬态 现象和记录供时域比较和趋势分析用的特性曲线。

一台示波器可以接受并显示一个或多个信号。最简单的是显示单个帽值一时间波 形。

在这种方式显示中,可用示波器上汶形占的垂直分变数乘以由示波器 输入放大器确定的每分度数的电压值来计算报幅的峰值或峰。

如果示波器的增益 是连续调节的,则在计算分度数前应小心地把它放在单位增益或校正位置上。此外,在 用这种方式测得报幅的峰值或峰峰值时,只有在波形是正弦波时才能将其转换波有效 值或平均值。

当波形是非iF 弦波时,在备有平均值检波器或有效值检波器的分析仪上测 得的振幅值与示波器图永上测得的幅值有明显的不同。

其次,信号的周期可以由其一周所占的水平分度数乘以由示波器时基确定的每分度 砻秒值来得到。

一般如果用测量几个周期的时间再除以周期数方法得到的周期是最准确 的。一旦周期的秒值确定后,计算其倒数即得频率。
