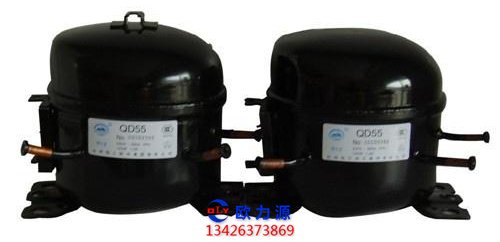

简单的电冰箱压缩机的保护方法

压缩式电冰箱的出厂说明书有“停机后在3~5min 内不能再起动压缩机的要求。

其原因是冰箱在运行中，制冷系统压缩机的吸气侧(称低压 侧) 压力略高于大气压力，而排气侧(称高压侧) 压力高达1.18MPa左右， 两侧压差很大。

停机后两侧的压差，需要一段时间才能消除而达到平衡。

如果在没有达到平衡时，立即起动电冰箱，电动机起动力矩可能克服不了这样 高的压差，处于堵转状态。

这样，电机绕组电流将急剧增加，电机温度升高，时间过长，有烧毁电动机的可能。

因此，要求电冰箱停机后需3~5min,等压差减少后再起动。

在使用电冰箱的过程中，如果停电是人为的，完全可以按要求去做，但电网 供电也常有突然停、送电现象(如为满足调整负荷的要求，临时甩负荷停电。

不久又送电)，特别是白天，停电往往不引起注意，这就很难达到这一要求，因而对电动机安全运行极为不利。

对此，可采取装置如图所示简单的电冰箱保护线路。

小容量的交流接触器(或中间继电器); S 为普通的门铃按钮; XS 为供电冰箱电源的插座。

正常运行时掀下按钮s，接触器K 吸合，其主触点闭合，使供电冰箱的插座XS 有电，电冰箱得电工作，一旦供电电网停电，K 失压将冰箱电源断开。

当电网供电恢复后，必须经人工按按钮才能重新起动电冰箱。 这种电冰箱电源插座的失压保护装置既简单经济，又安全可靠。
