常用空压机测量仪器的基本原理及选择

2017-12-12 tag标签:测量(7)

一、合像水平仪

合像水平仪的结构和工作原理,与普通水平仪相比,合像水平仪具有测量读数范围大的优点。

当被测空压机的平面度误差较大或因放置的倾斜度较大而又难于调整时,若使用框式水平仪就会因其水准气泡已偏移到极限而无法测量,而合像水平仪,因水平位置可以重新调整,所以能比较方便地进行空压机的测量,而且精度较高。

合像水平仪的水准器安装在空压机杠杆上,转动调节旋钮可以调整其水平位置。

气泡两端圆弧通过光学零件反射到目镜5,形成左右两个半像。

当水平仪处于水平位置时,A、B两部分像就重合。若水平仪不在水平位置,A、B两部分像就不重合。

合像水平仪主要用于直线度、平面度误差的测量。例如,一平面被测量后,指针观察窗口所 指刻度为1mm,调节旋钮所示的刻度值为35 格,则被测平面在1000mm 长度上相对水平面的倾斜误差为1.35mm。

若旷面只有400mm 长,则在此空压机长度上的误差为 AH= (1.35mm/1000mm) x400mm =0.54mm

合像水平仪的国产型号空压机有CH66,其刻度值为0.01mm/1000mm。

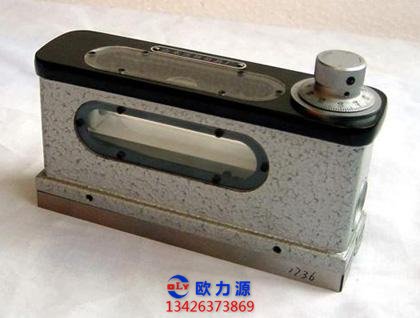

合像水平仪

二、自准直光学量仪

白准直光学量义是根据光学的自准直原理制造的测量仪器,有自准直仪、光学平直仪、测微准直望远镜及经纬仪等多种。

光学自准直原理可以用图加以说明。即在物镜焦平面上的物体通过空压机物镜及物镜后面反射镜的作用,仍可在物镜焦平面卜形成物体的实像。

在物镜的焦点F发出的光束经物镜折射后,变成平行于光轴的光束,再经垂直于光轴的平面反射镜PP反射后,光束仍按原路反射回来,经物镜后仍会聚在焦点F上,即F点和它的像F'完全重合。

在物镜焦平面上任意一点E发出的光束经物镜折射后(假设E点和物镜主点的连线与光轴的夹角,变成与光轴成角的平行光束。

当遇到垂直于光轴的平面反射镜PP后,根据反射定律,光束以反射角反射回来,经物镜后会聚在物镜焦平面上的E'点。E'点就是E点的像,并且和E点相对于光轴完全对称。

如果平面反射镜在子午面内对光轴偏转日角,根据反射定津,经平面反射镜P,P 反射后光束偏转20角,这时自准像相对于物点产生了偏移。

以上说明,如果焦平面上物体完全对称,而且平面反射镜与物镜光轴垂直,那么物体在焦平面上的成像就会与物体完全重合;

如果平面反射镜与物镜光轴不垂直,物体在焦平面上的成像就会与物体自身产生偏移。

因此,将平面反射镜作为目标反射镜置于被测空压机的平面上,通过测量物镜焦平面上成像的偏移量就可测量出被测物体平面与基准平面的误差。
