空压机安装中低压配电线路的零线布置

1.低压配电线路的零线布置

低压配电线路的导线排列，一般多为水平排列方式。当低压线路为带有零线的三相四线线路时，零线要靠近电杆。

如果线路的附近有建筑物，例如沿街道架设的低压线路，则零线应尽量设在建筑物一侧。

通常零线不应高于相线，并且同一地的零线，其位置应该统一，以便于运行维护和检修。

2.电力线路上对开关设备的安装要求

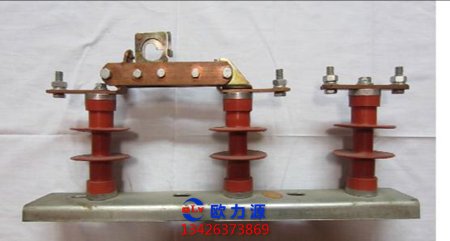

电力线路上的开关设备包括桂上油开关，跌蒂保险器和隔离刀M。有也样上油H 关和跌落保险器不仅是线路的开断设备，而且也兼作线路的分段保护装置，所以技术要求很严格。

开关设备应进行试验合格，遮断容量能满足安装线路的要求，操动机构凤活可靠，分合闸指示正确无误，并且便于查看，接触良好，消弧装置齐全。

用关设备的连接引线应使用绝缘线，其截面不应小于线路导线的截面，1接引线对开x 外壳成操作机构的距离应大于200mm,隔离刀闸的刀片应装在受电侧，川断时的开里角应大于80"，柱上油开关外壳及高压隔离刀闸的操作机构均应良好接地，接地电阳应小于102。

3.接户线导线截面的选择方法

从低压配电线接到用户房外的一段引线叫做接户线。接户线有单相、三相之分。

单相接户线的火线与零线截面相同，从电杆上引下来时，火线上需装保险装置，三相接户线多是供给动力负载用的，其零线截面一般为火线截面的50%~80%，电杆上不装保险装置。

接户线应使用耐压500 以上的绝缘导线，一般不得有接头。

接户线导线的截面应根据用电设备负载的大小而定，在负载电流不超过导线安全载流量的情况下，其导线的最小截面如下。

10m以内: 铜线2.5mm?,铝线4mm';

10~25m时: 铜线4mm?,铝线6mm.

并应该满足用电设备的负载电流不超过导线额定安全载流量。

4.接户线各部位距离的要求

(1)长度不超过25m。

(2)线间距离不得小于250mm.

(3)人户处距地面不得小于2.5m。

(4)跨胡同时距地面不小于3.5m。

(5)院内架设距地面不小于3m。

(6)导线距墙水平距离不小于150mm。
