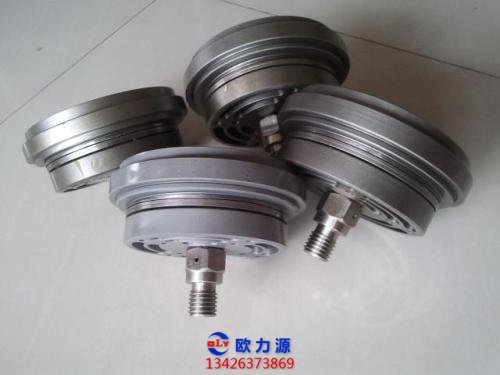

滑片式无油润滑压缩机结构

滑片式无油润猾压缩机主要由三部分组成: 机体1(又称气缸)、转子2、滑片3。

转子偏心装置在气缸内，转子上开有若干纵向凹槽， 在凹槽中装有能沿径向自由滑动的滑片，滑片呈径向或斜向对称地布置在转子上。

气缸内壁与转子外表面间构成一个月牙形空间，滑片式无油润滑压缩机结构。

滑片式无油润滑压缩机没有吸气阀和排气阀，其基元容积中气体的吸人和排出完全取 决于孔口的位置。

当旋转的基元容积与吸气孔口相通时，如同往复式压缩机的进气阀被打开， 基元容积开始吸人气体，基元容积与吸气孔口断开之时，如同吸气阀关闭，吸气终止。

以后基元容积既不与吸气孔口相通，也不与排气孔 口相通，因其容积的缩小而使气体的压力得以提高。

一旦此基元容积如同往复式压缩机的排气阀被打开，压缩后的气体与排气孔口相通， 被排至排气管道。基元容积与排气孔口断开，如同排气阀关闭,排气终止。

因此，滑片式无油润滑压缩机的吸气孔口和排气孔口起着控制(吸气压吸气与排气的作用，而且是强制性的，既无论工况如何变化 力与排气压力变化),基元容积一到预定位置即与吸气孔或排气孔接通或断开，吸气或排气相应的开始或者终止。

孔口对吸气、排气过程的强制控制(借助于其位置的配置) 与往复式压缩机自动阀对吸气、排气过程的自动控制有极大的不同。

因此，必须合理配置滑片式无油润滑压缩机的吸气孔口和排气孔口。

吸气孔口与排气孔口在气缸圆周 方向的位置用气缸中心0的中心角0、02、03、04 表示，同时必须确定吸气孔口、排气孔口的边缘位置A、B、C、D,吸气孔口与排 气孔口位置，吸气孔口与排气孔口沿轴向的宽度应根据孔口的允许流速而定。

沿轴向安排吸气孔口和排气孔口时，最好使 吸气孔口与排气孔口分别做成若干保持一定距离的槽道，且使吸气孔口和排气孔口沿轴向相互错开，吸气孔口与排气孔口的布置。

这样，可减少滑片经过孔口时的弯曲，也使滑片长度方向的磨损均匀。此外，孔口边缘应倒圆，以减少气体流经孔口的损失。
