空气压缩机活塞-阀组零件的制造技术

2017-11-20 tag标签:活塞(6)零件(4)阀组(1)

英格索兰空压机上的阀片由优质钢制成。

环形阀的阀片由冷轧及经过热处理的钢板制成,在矿山企业的条件 下,通常采用20X114DA 或30xrCA 号铜来制造环形阀的阀片,其热处理 很简单。

首先把环形阀片的方形毛胚,以每边按其标准尺寸留3公厘的裕 度切出,然后把弯曲的半成品加以矫正,并将他们叠成一个安置在夹具内,而后在它们上面镗一个直径为最后尺寸的孔。

把一捆经过镗孔的安全阀套在心轴上,并按其外圆的直径同样以最后尺 寸车出外圆。为了赋予进气阀以表面碱度及长的寿命,将其淬火后再行回火。

为了避免阀片在热处理时翘曲,把它们夹在两块夹板之间, 夹板由螺栓拧紧。

此后把经过热处理的压力阀固定在平面磨床的磁力工作台上,用 220号D粒度的C1或BM2砂轮磨到表面光洁度符号▽▽▽▽10; 阀的两个环 形表面都要磨。

制造好的阀片须放在交变磁场内去掉磁性,然后修整阀片 上尖的边缘和毛刺。

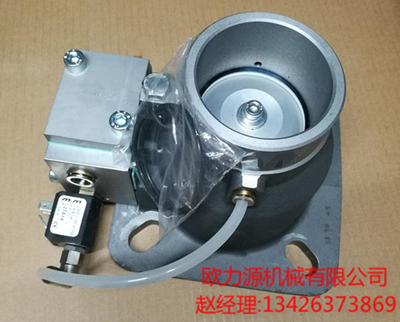

英格索兰进气阀

在苏打溶液中洗去由于磨的结果而留在上面的磨料, 并以加热的气流使阀片干燥。

如果磨过的阀片的全部面积都能和检验板吻合,其内圆周相对外圆周 的同心度不超过0.25公厘,阀片的吻合表面对阀座中心线的垂直度偏差在 100公厘长度上不超过0.02公厘,那么阀片就认为是合格的了。

如果阀片的表面有毛刺、划痕、裂缝或其他缺陷,尽管符合其他要 求,阀片也认为是不合格的。

兹将化工机械科学研究所推荐的在使用空气压缩机的 企业条件下,阀片热处理的规范介绍于下:

20X114ΦA号钢。把阀片加热到850℃,放在40℃-50℃的油内冷却, 然后在480°-520℃的温度条件下回火1小时,再放在油内冷却。

20XICA号钢。先把阀片加热到880℃ 放在油内冷却,再在温度450- 500℃的条件下回火1小时,然后放在空气里冷却。

经过热处理以后,阀片的硬度,应该不小于37-39HRC 或340-360HB。
