容积型制冷空压机的定义及分类

2017-10-18 tag标签:容积型(1)
1.容积型制冷空压机

1.容积型制冷空压机的定义及分类

容积型制冷空压机是用机械的方法改变密闭容器的容积, 使其休积减小,从而升高压力的制冷空压机。

英格索兰空压机中,一定容积的气体先被吸入到气缸里,在密闭的气缸中其容积被强制 缩小,压力升高,当达到一定压力时气体便被强制从气缸排出。

由此可见,容积型空压机的吸、排气过程是间歇进行的,其流动并非连续稳定的。

容积型制冷空压机按其压缩部件的运动方式可分为两种形式: 往复活塞式和回转活塞式。

后者可根据空压机的结构特点分为滚动转子式、滑片式、螺杆式和涡旋式等。

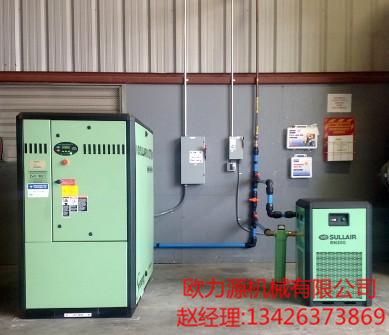

英格索兰容积型制冷空压机

2.活塞式制冷空压机

活寒式制冷空压机又称为往复活塞式制冷空压机,是容积型空压机的一种。

容积型空压机是指用机械的方法改变密闭容器的容积,使密闭容器的容积缩小,从而提 高其压力的机器。

往复活塞式制冷空压机中造成容积改变的静音螺杆空压机机件为活寒,活塞在机体内做往 复运动,故而得名往复式空压机。

制冷与空调行业中常用的往复活塞式制冷空压机多是由曲柄连杆机构带动的,其外形如 图2所示。

图3所示为曲柄连杆机构带动活塞式制冷空压机的工作过程。

1)活塞在曲柄连杆机构的带动下,自上止点开始向下运动, 此时气缸内气体的体积增大,压力减小。

2)当气缸内气体的压力小于吸气腔的压力时,吸气阀片被顶开, 气体从吸气腔进入气缸,此过程为吸气过程。

3)活塞到达下止点,吸气阀片在自身重力和弹簧力的作用下关闭,吸气过程结束。

4)活塞在曲柄连杆机构的带动下,自下止点开始向上运动,此时吸、排气阀片均处于 关闭状态,密闭气缸内气体的体积减小,压力增大,此过程为压缩过程。

5)活塞继续向上运动,密闭气缸内气体的体积继续减小,压力继续增大, 当气缸内气体的压力大于排气腔压力时,排气阀片被顶开,开始排气过程。

6)活塞到达上止点,排气阀片在自身重力和弹簧力的作用下关闭,排气过程结束。

3.涡旋式制冷空压机

涡旋式制冷空压机属于回转式。图1-7所示为涡旋式制冷空压机的基本结构, 主要由动涡旋体、静涡旋体、曲轴、机座及十字连接环等组成。

动、静涡旋体的型线均是螺旋形,动涡旋体相对静涡旋体偏心并相差180°对置安 装,理论上它们轴向会在几条直线上接触(在横截面上则为几个点接触),涡旋体型线的端 部与相对的涡旋体底部相接触,于是在动、静涡旋体间形成了一系列月牙形空间, 即基元容积。

在动涡旋体以静涡旋体的中心为旋转中心并以一定的旋转半径做无自转的回转平动时. 外圈月牙形空间便会不断向中心移动,使基容积不断缩小。

静涡旋体的最外侧开有吸气孔,并在顶部端面中心部位开有排气孔,空压机工作时,气 体制冷剂从吸气孔进入动、静涡旋体间最外圈的月牙形空间,随着动涡旋体的运动,气体被 逐渐推向中心空间,其容积不断缩小而压力不断升高,直至与中心排气孔相通,高压气体被 排出空压机。
